OBW(Oneness Block Wall)옹벽
개요

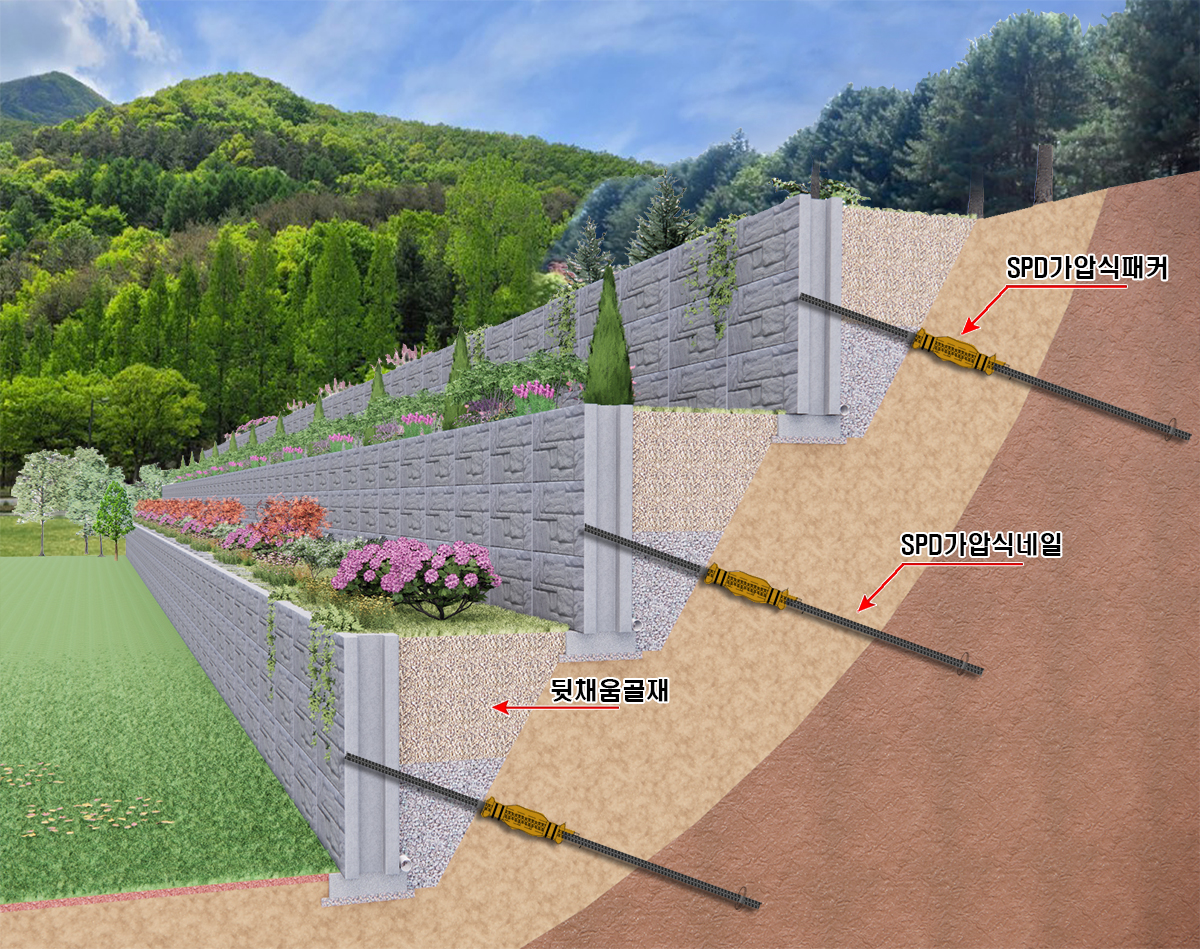

지반조건에 따라 절토부 및 성토부 어느 곳에도 적용 가능한 공법으로, 원지반 물성 변화에 따라 네일 및 앵커 등의 혼용사용 가능 구조로 시공시 지반변화에 탄력적 공법적용이 용이하고, 블럭간 결합을 일체화하여 수평토압에 저항하도록 옹벽을 설치하는 공법이다.
특징
안정성
– 블록간 일체화로 블록의 전도나 뒤틀림 등의 위험 없이 안정성 확보
– 지층변화에 따른 네일 및 앵커 등의 혼용사용 가능
– 단계별 Top-Down시공으로 시공중 안정성 확보
경제성
– 대지경계에 대한 근접시공으로 부지활용도 극대화
– 뒷채움 재료 현장유용토 사용가능 별도의 비용발생 불필요
– 절취고 최소화에 따른 토공량 감소
시공성
– 공장제작 제품 사용으로 시공성 빠름
– 소단부 식재가 가능하여 계단식 시공이 가능
– 불규칙한 지층조건에 따라 보강재 간격조정 용이
미관성
– 보강재 노출면을 자연석 문양덮개를 적용하여 미관이 우수
– 소단부 식재 가능
– 자연석 문양으로 미관이 우수
시공순서

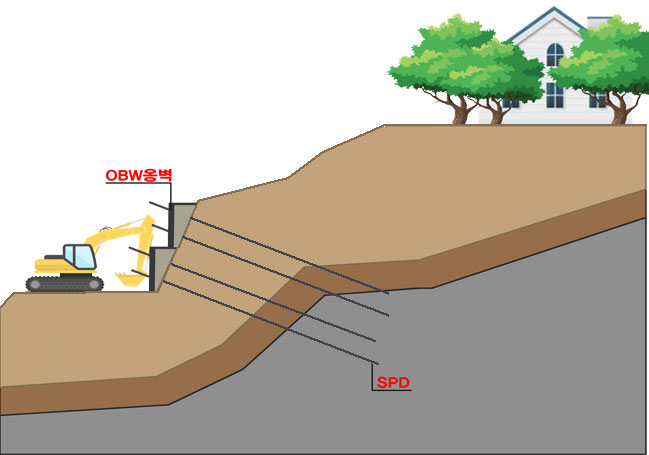

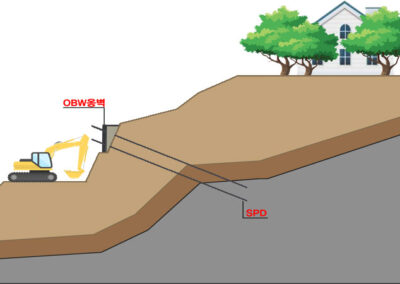

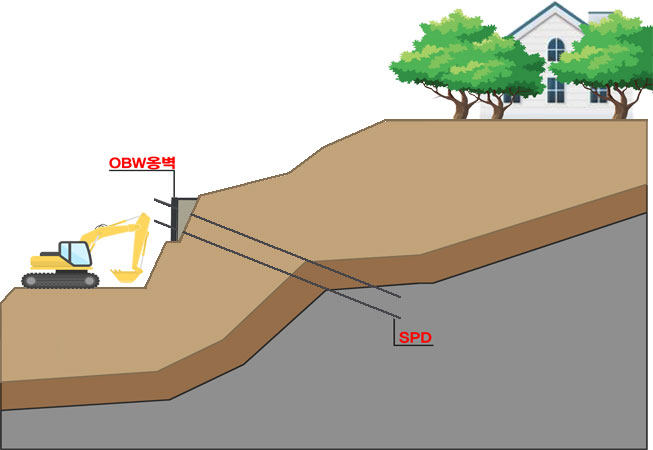

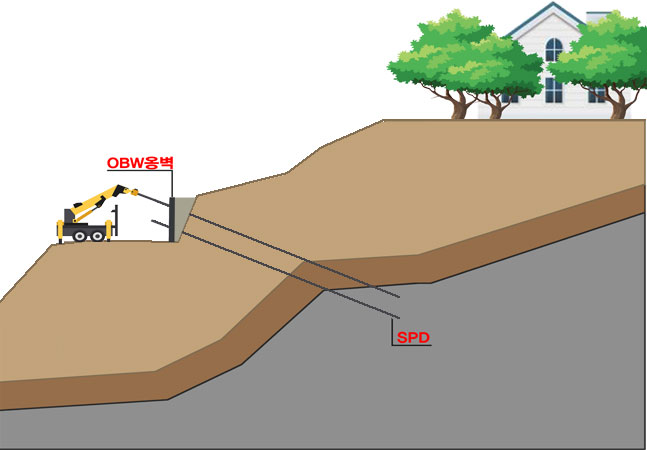

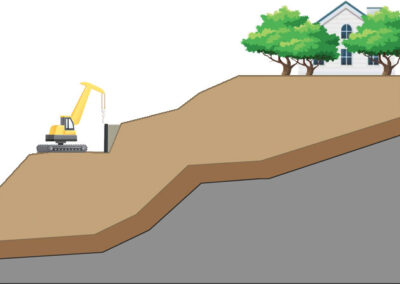

하향기둥식(TOP-DOWN)

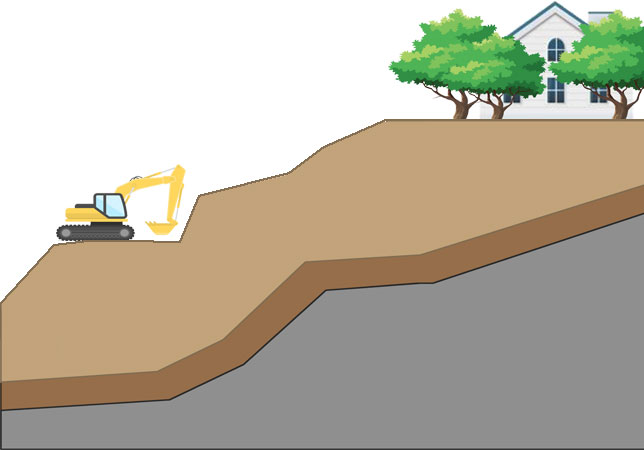

사면 절취

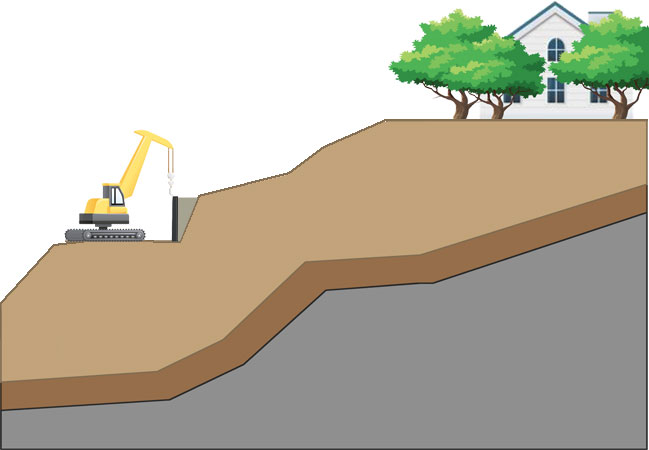

옹벽 시공

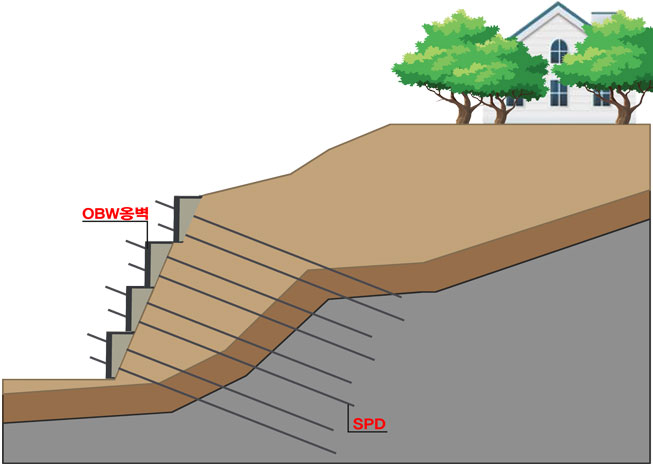

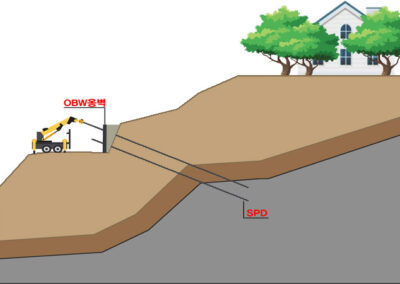

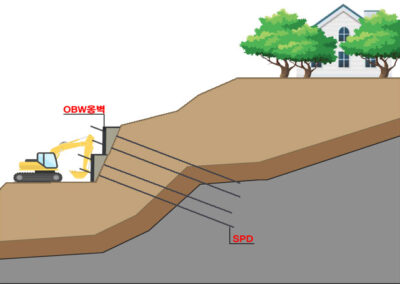

네일, 앙카시공
2단 절취
2단 옹벽시공
반복시공 및 완료
시공순서

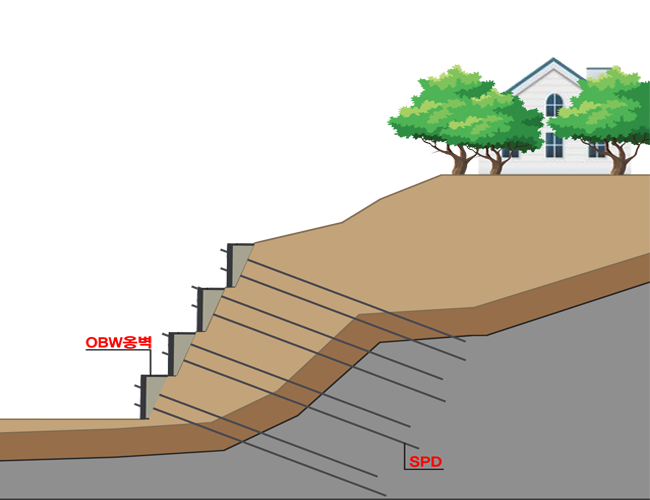

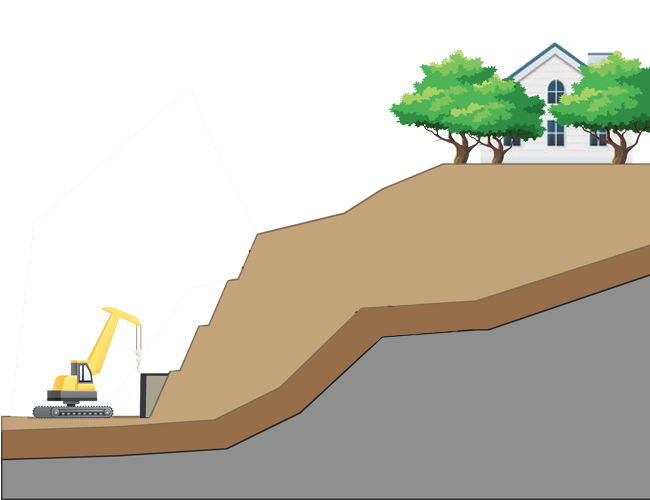

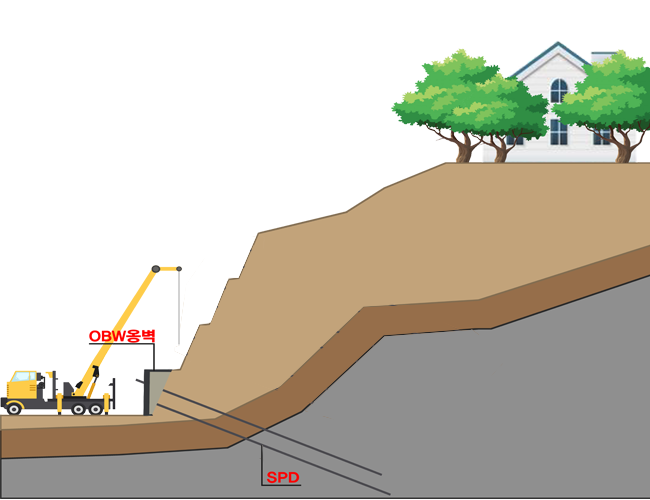

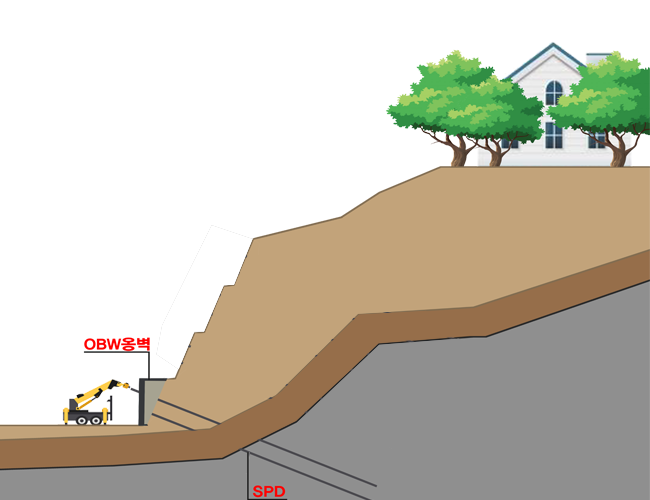

상향기둥식(DOWN-TOP)

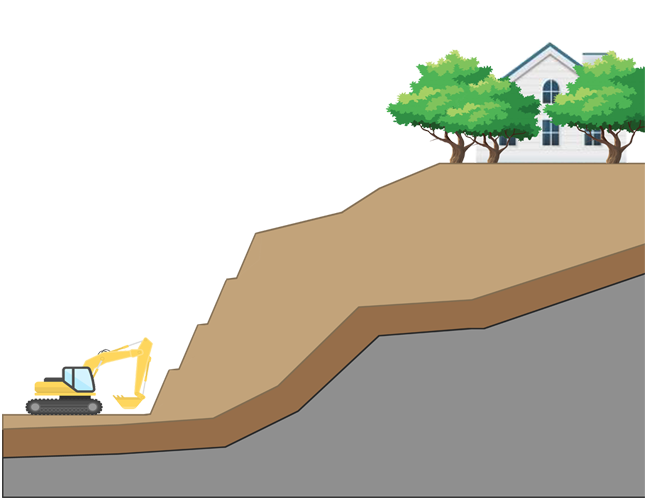

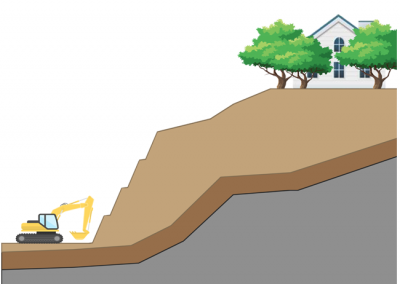

사면 절취

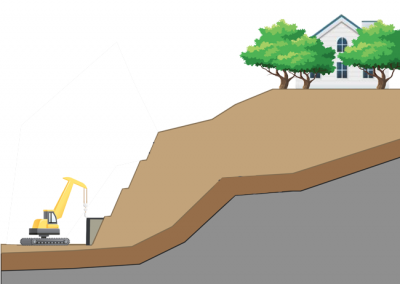

옹벽 시공

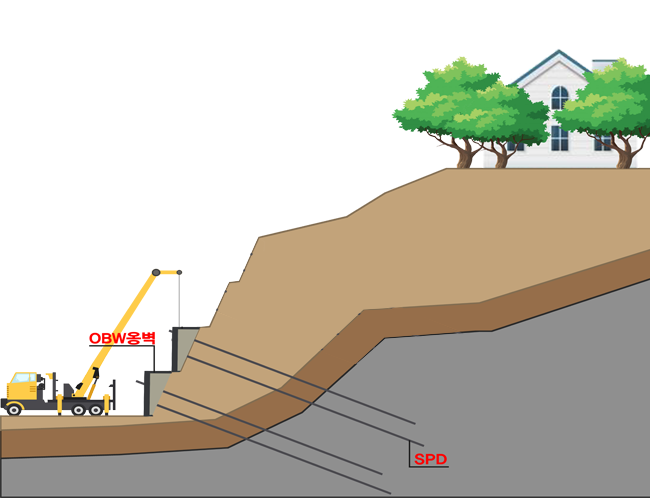

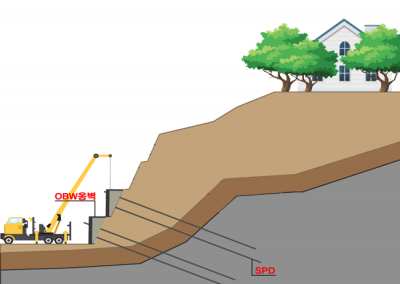

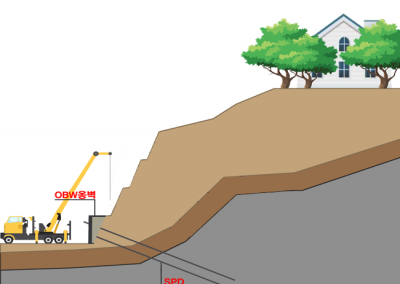

네일, 앙카시공

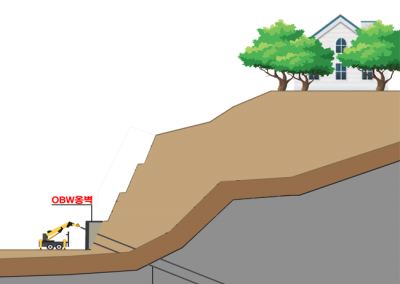

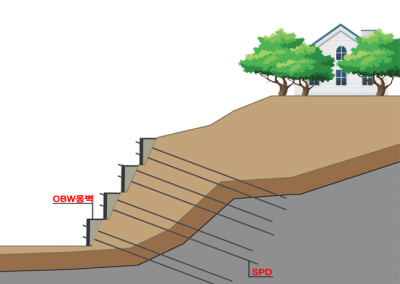

2단옹벽 시공
2단 옹벽완료
반복시공 및 완료
적용 및 사례

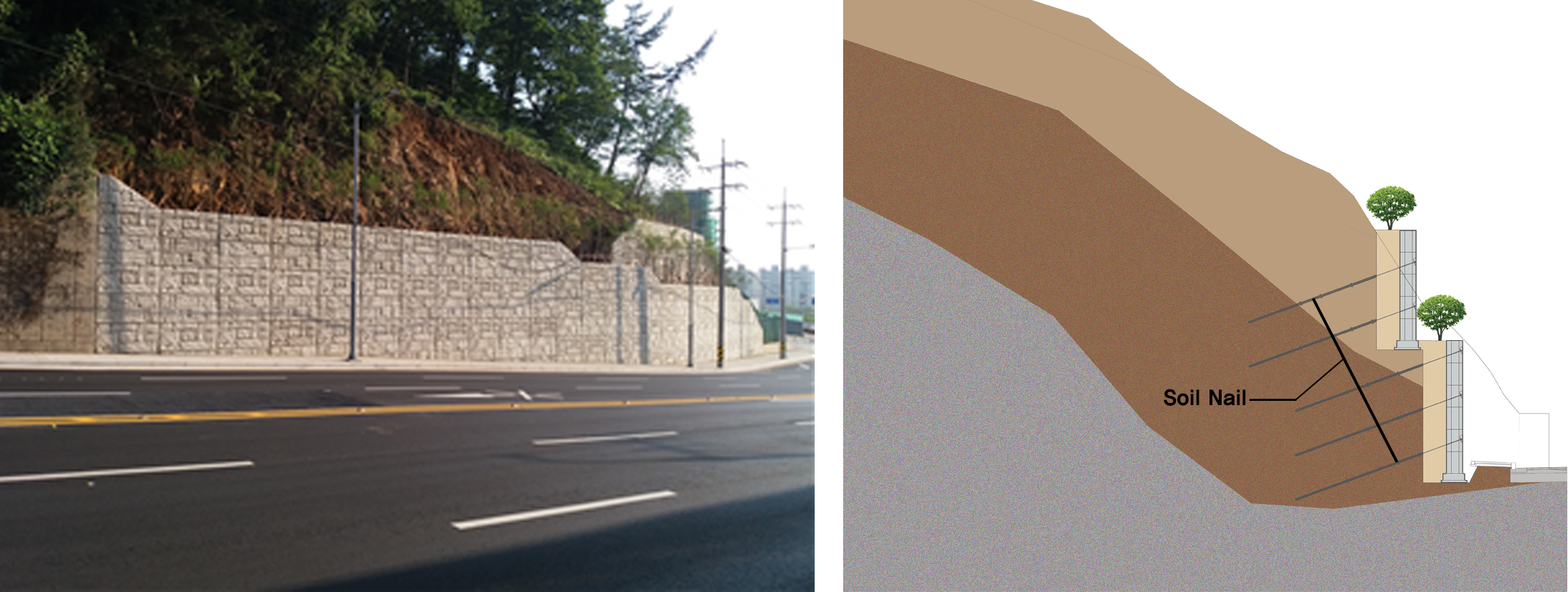

무한사면 방지(여수 화양나진)

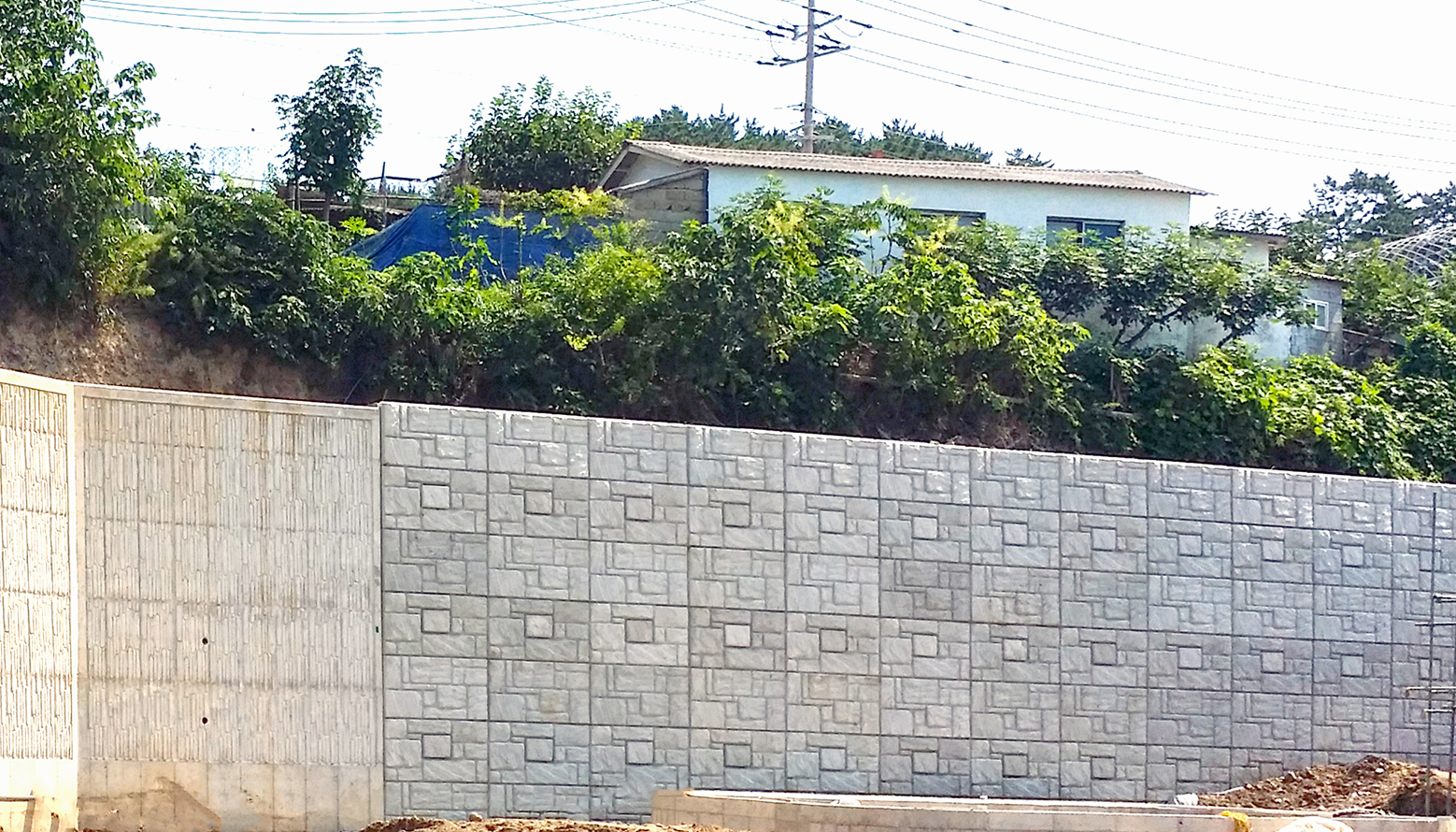

상부구조물(영광 가마미 해수욕장)

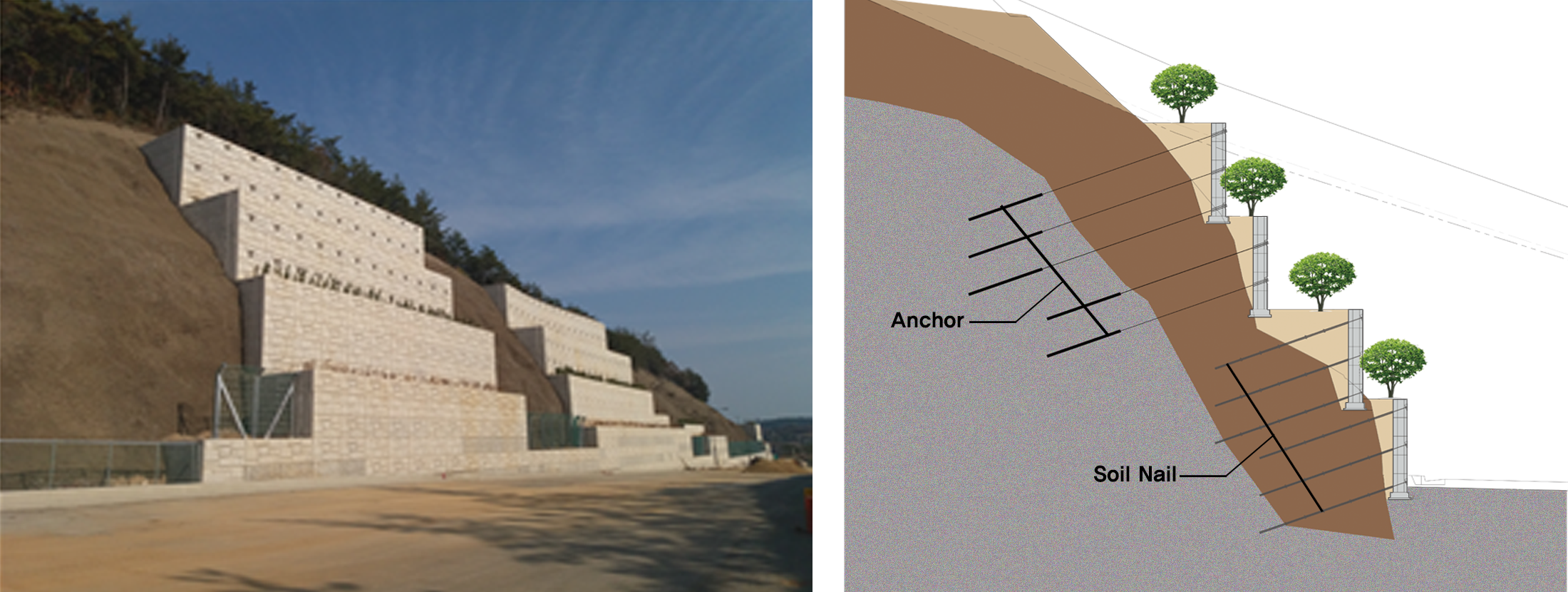

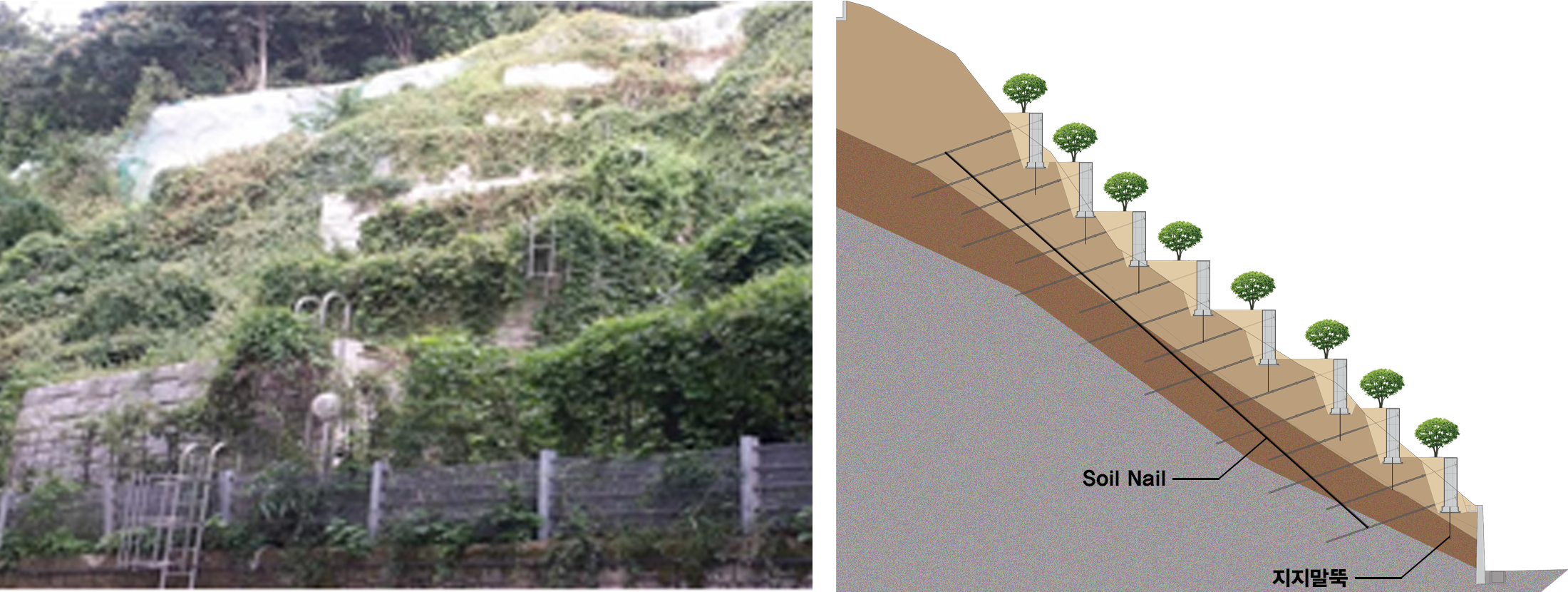

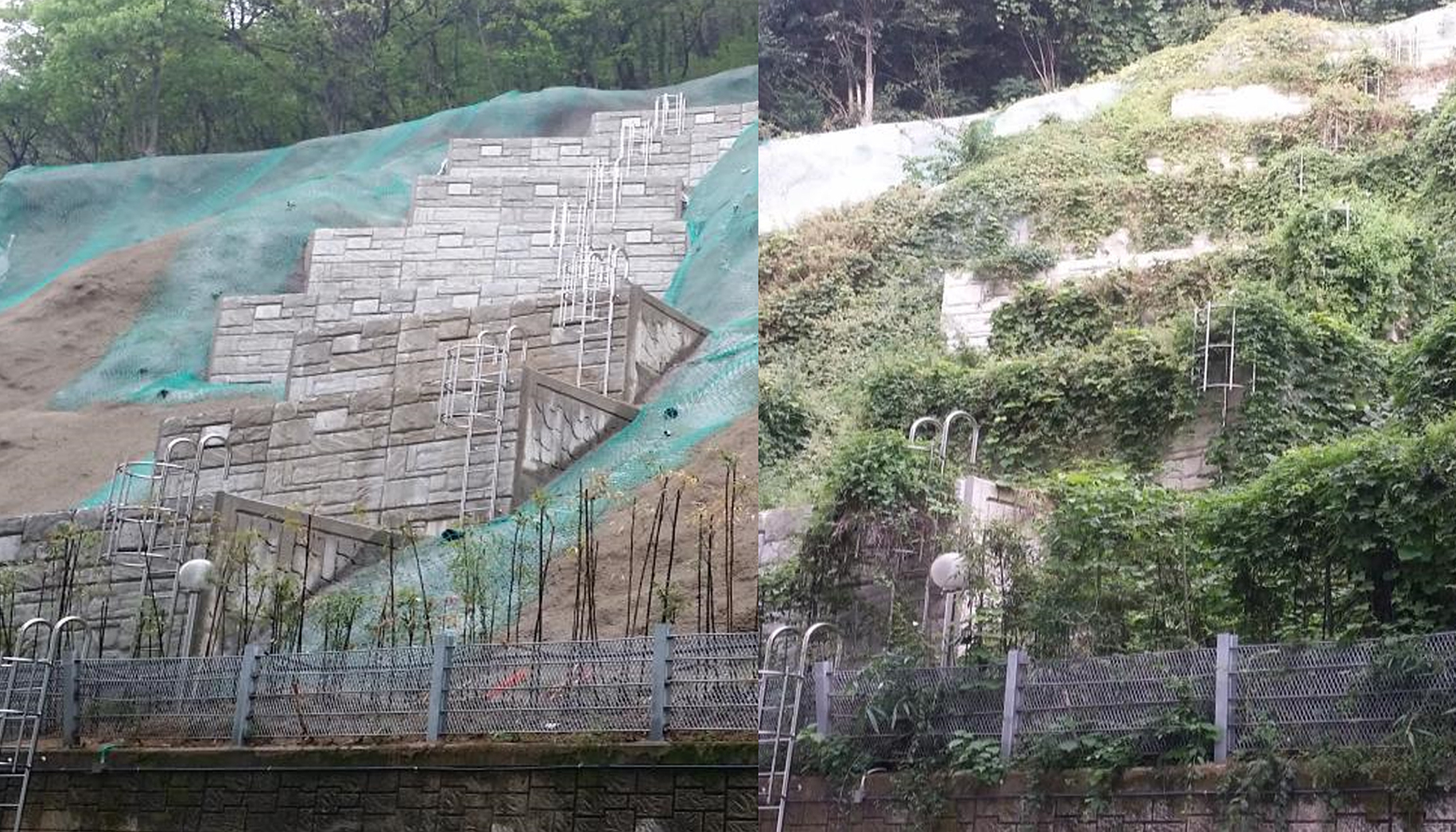

계단식 소단부 식재(조선대)
기존도로의 확장(여수 웅천 문수주공아파트 도로확장공사)

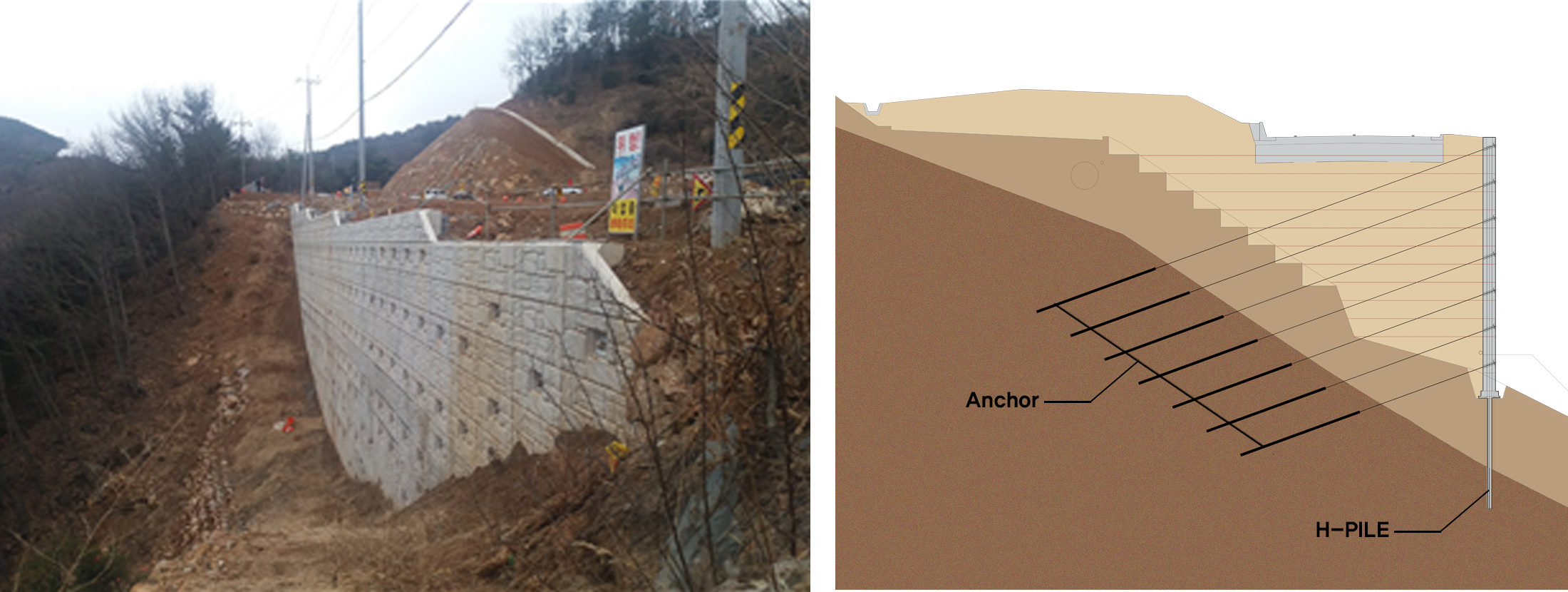

절성토구간(광양진월 월길)

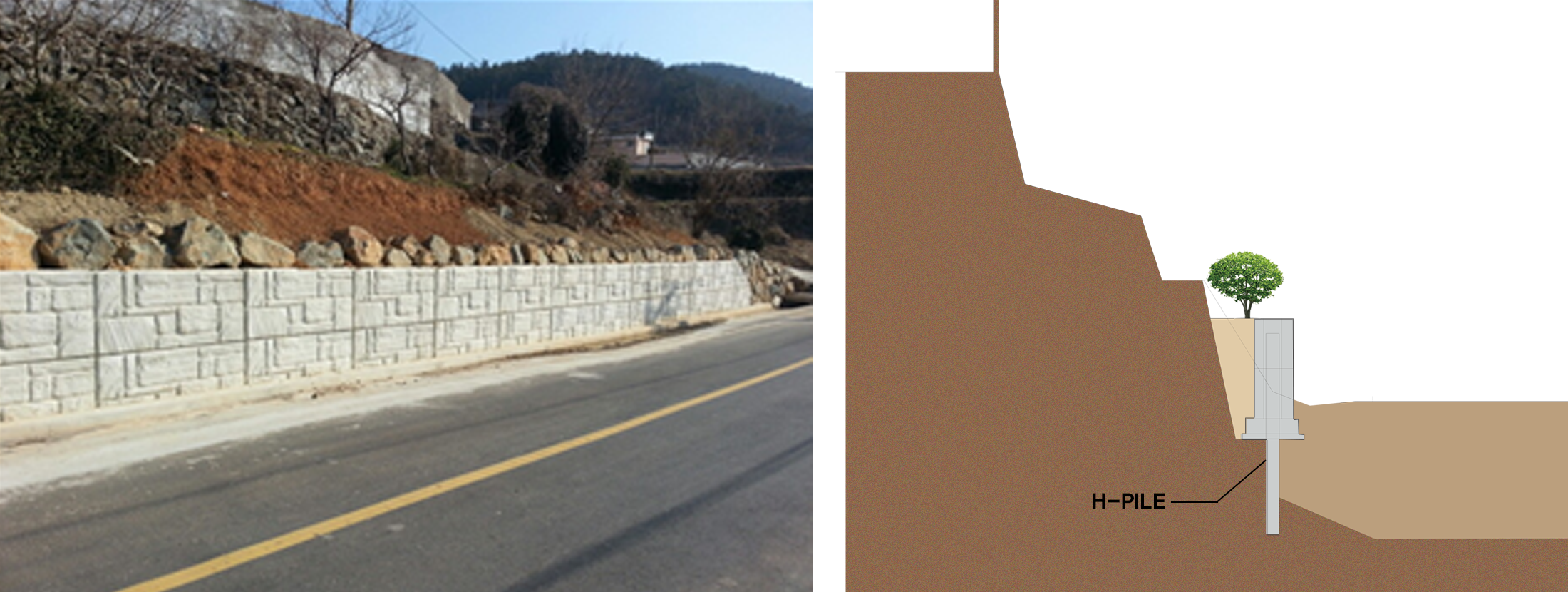

자립식 옹벽(여수화양면 이목)
시공 사례

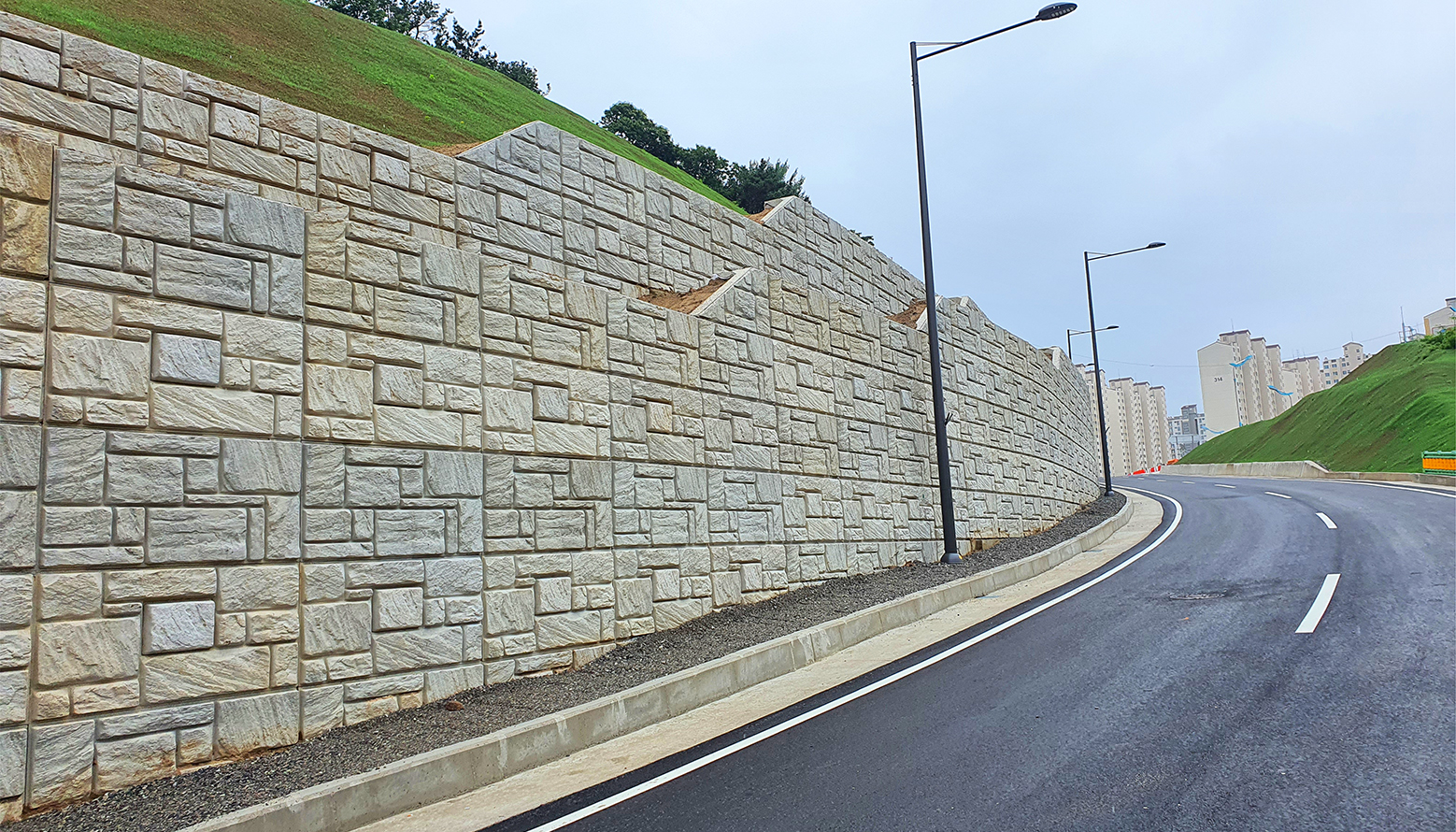

호남고속도로 첨단방면 연결로 개설공사(기존도로 확장구간)
조선대 본관사면 급경사지 보강사업(계단식 소단부 식재)

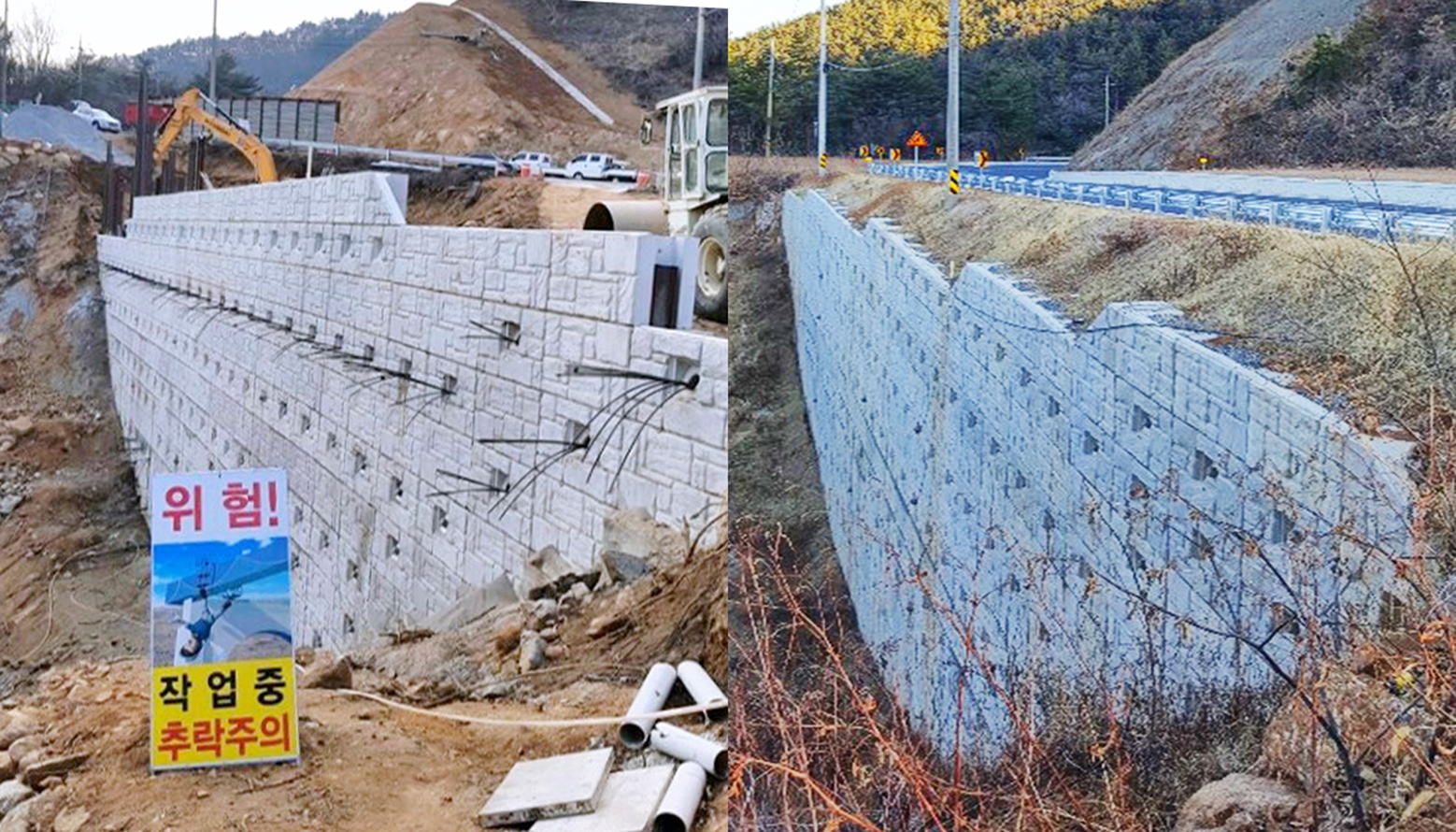

광양 진월 월길 위험도로 개선사업(계곡부 통과, 성토수직고 32m)

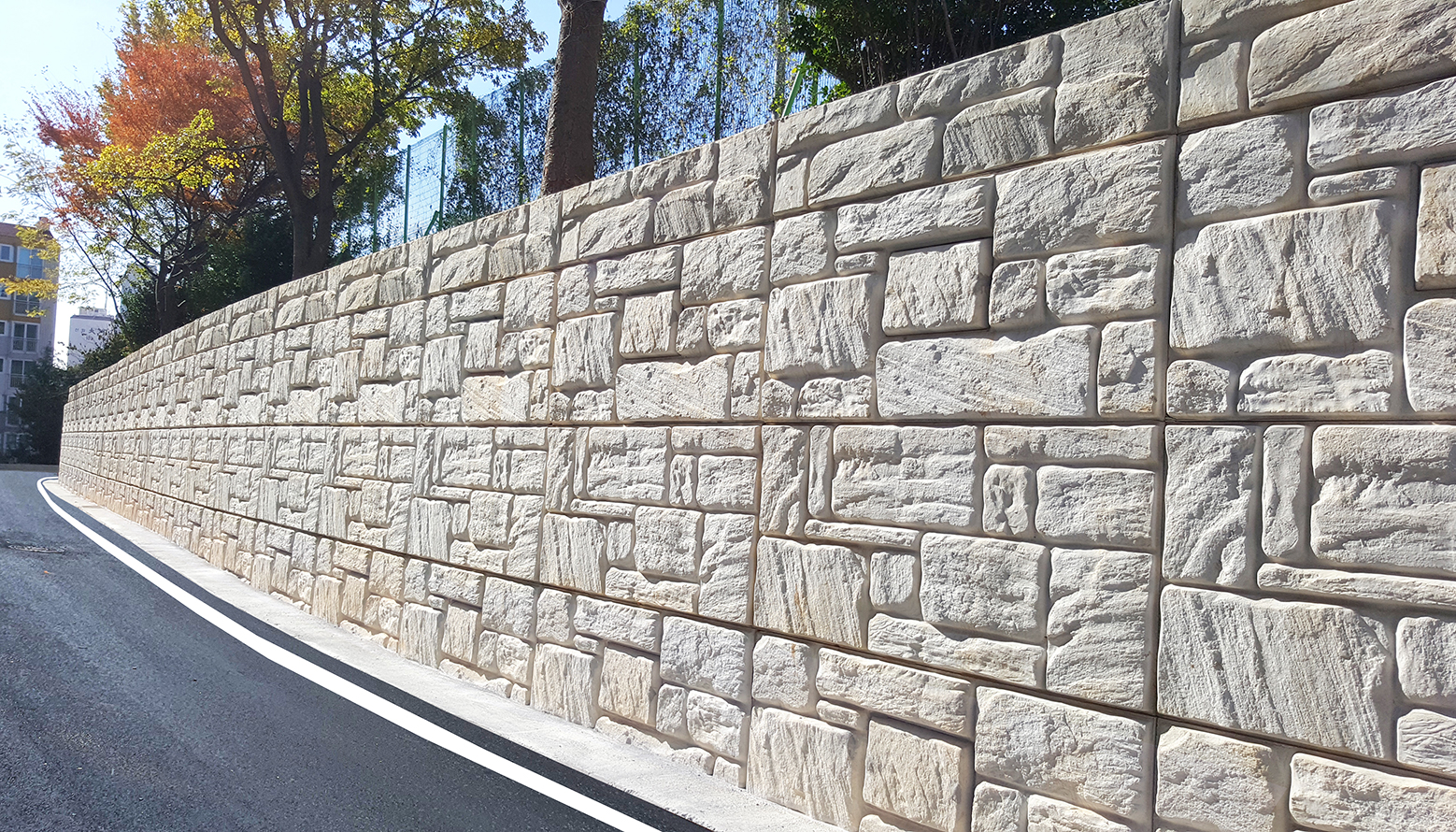

여수 국동2통 소방도로 개설공사(인접지반 최소저촉, 수직고4m)
영광 가마미 해수욕장 명소화사업(상부지장물, 수직고 7m)

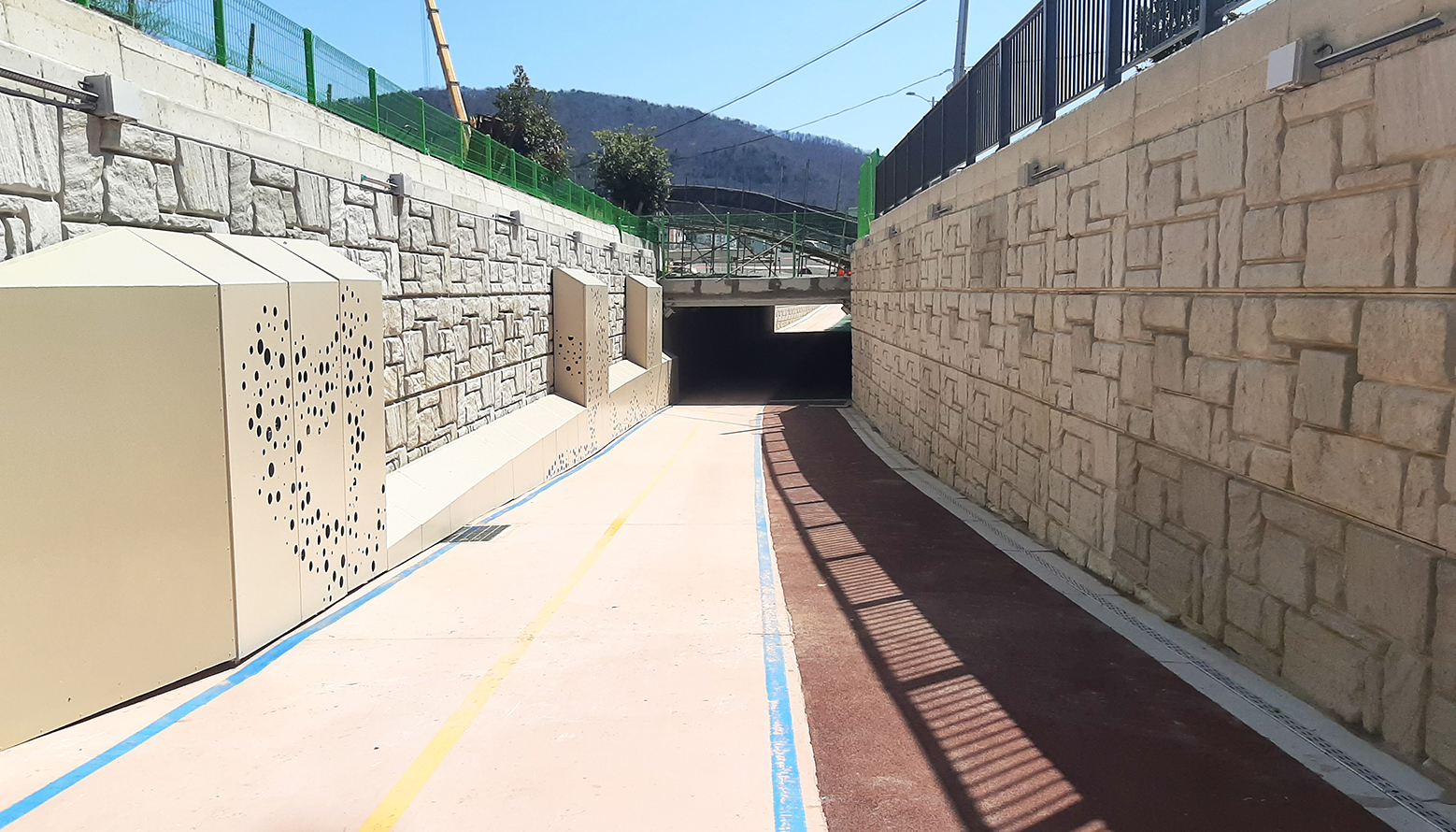

여수 미평공원 산책로 지하보도 개설공사(자립식 수직고 5m)

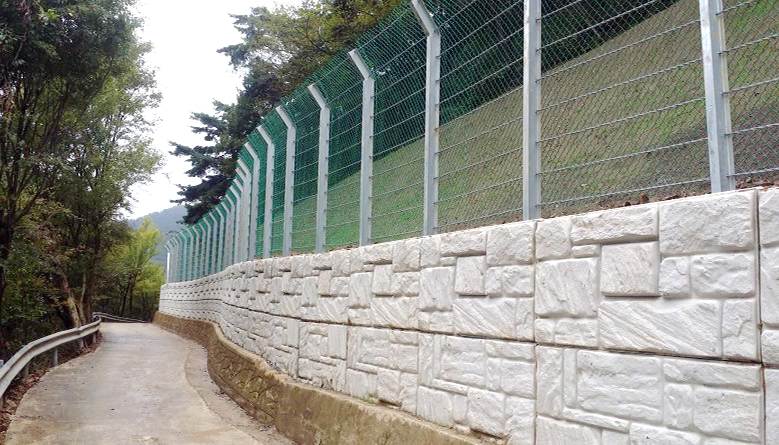

담양 남면 경상리 급경사지 붕괴위험지역 정비사업(낙성방지책 겸용)

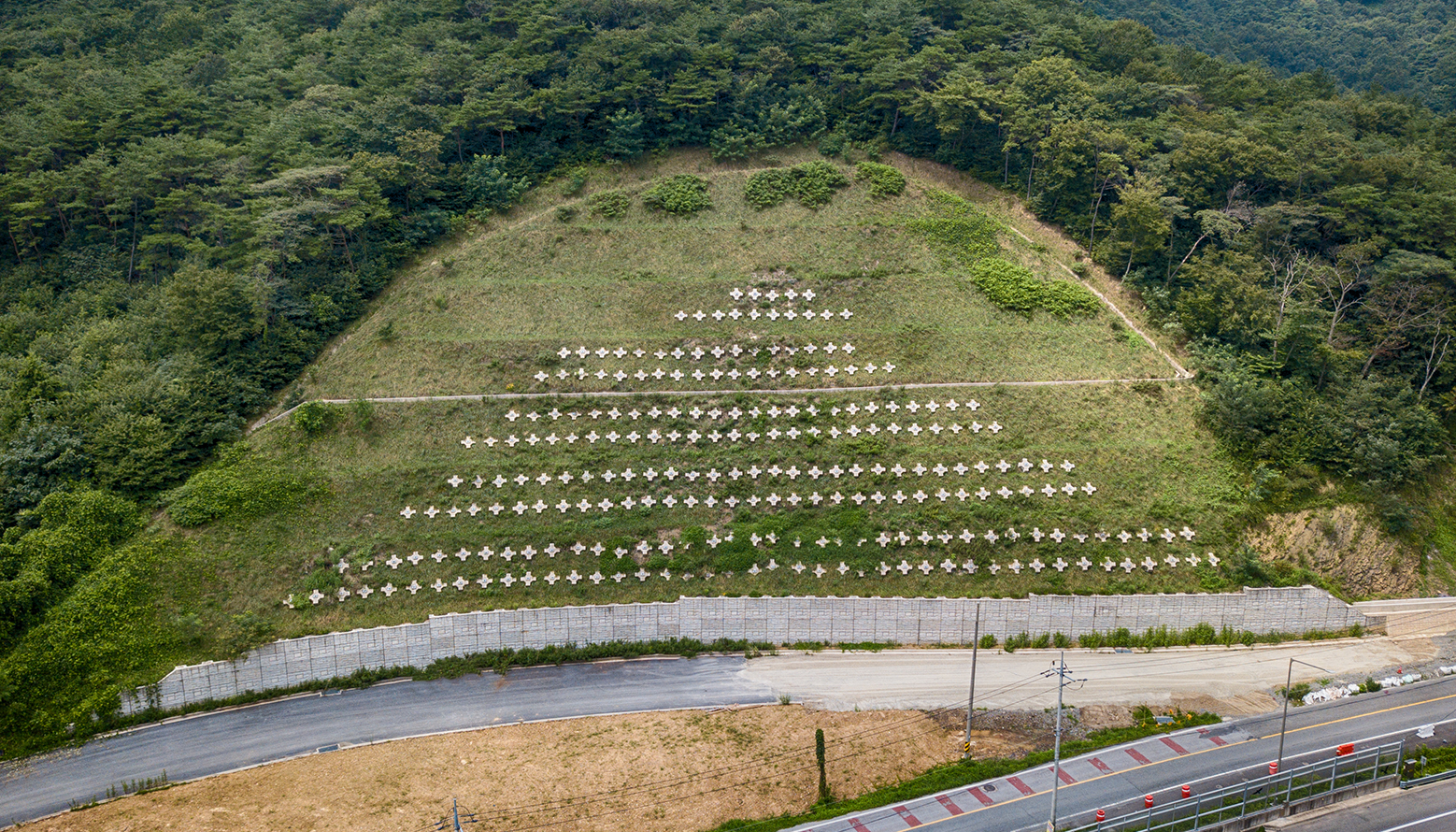

장성 작은재 위험도로 구조개선사업(패널식 옹벽+앵커공법)
공사 세부내용
| 공사명 | 발주처 – 도급업체 | 공사기간 | 계약금액(백만원) | 비고 |
|---|---|---|---|---|
| 가마미해수욕장 명소화사업(1차) 일체형옹벽 | 영광군 – 남양건설(주) | 15.08.13 ~ 15.10.15 | 90 | OBW옹벽:201㎡ |
| 목포 대양일반산업단지 조성사업 절토사면보강공사 | 목포시 – (주)포스코건설 | 15.12.16 ~ 16.03.18 | 237 | OBW옹벽:367㎡ |
| 본관사면 급경사지 1구간 보강공사 중 OBW옹벽 설치공사 | 조선대학교 – (주)이수종합건설 | 16.01.08 ~ 16.04.01 | 119 | OBW옹벽:162㎡ |
| 남면 경상리 급경사지 붕괴위험지역 정비사업 중 OBW옹벽 설치공사 | 담양군 – 주창종합건설(주) | 16.04.25 ~ 16.09.23 | 88 | OBW옹벽:123㎡ |
| 소호성당 앞 도로법면 정비공사 중 OBW옹벽 설치공사 | 여수시 – (주)다인토탈인테리어 | 16.04.27 ~ 16.06.30 | 70 | OBW옹벽:108㎡ |
| 웅천~문수주공아파트 도로확포장 공사 중 OBW옹벽공사 | 여수시 – (주)아이비건설 | 16.06.16 ~ 17.03.15 | 209 | OBW옹벽:449㎡ |
| 쌍봉사거리~원학동 도로확장 공사 중 OBW옹벽 설치공사 | 여수시 – 휘성종합건설(주) | 16.07.05 ~ 16.12.24 | 369 | OBW옹벽:821㎡ |
| 국통2통 소방도로 개설공사 중 OBW옹벽설치 | 여수시 – (유)건영 | 16.08.015 ~ 16.09.30 | 107 | OBW옹벽:224㎡ |
| 봉룡~세동간 위험도로 구조개선 사업 중 절토부옹벽 설치공사 | 전라남도 – 청정건설(주) | 16.08.05 ~ 16.11.25 | 76 | OBW옹벽:304㎡ *자재비별도 |
| 장성 나노기술일반산업단지 사후공사(토목) 사면보강공사 | 한국산업단지공단 – 경도건설(주) | 16.12.19 ~ 17.12.30 | 176 | OBW옹벽:299㎡ |
| 국도2호선 광양 진월 월길 위험도로 개선사업중 옹벽공사 | 전라남도 도로관리사업소 – 선진건설(주) | 16.12.10 ~ 16.12.24 | 521 | OBW옹벽:701㎡ *자재비별도 |
| 고흥 우주랜드 조성사업 중 OBW옹벽공사 | 고흥군 우주항공사업소 – 삼진건설(주) | 17.07.01 ~ 18.08.30 | 172 | OBW옹벽:682㎡ |
| 국도2호선 신안신석지구 위험도로 개선사업 중 OBW옹벽 설치공사 | 전라남도 도로관리사업소 – (주)케이종합건설 | 17.06.20 ~ 18.04.10 | 80 | OBW옹벽:232㎡ *자재비별도 |
| 작은재 위험도로 구조개선사업 (2016년분) 중 비탈면안전보강공사 | 전라남도 – 국제건설산업(주) | 16.11.04 ~ 17.11.30 | 137 | OBW옹벽:480㎡ |
| 작은재 위험도로 구조개선사업 (2017년분) 중 비탈면안전보강공사 | 전라남도 – 국제건설산업(주) | 17.09.27 ~ 17.11.30 | 499 | OBW옹벽:542㎡ |
| 월산지구 급경사지 붕괴위험지역 정비사업 중 OBW옹벽설치공사 | 광주광역시 남구청 – 성신종합건설(주) | 17.07.21 ~ 17.08.31 | 90 | OBW옹벽:180㎡ |
| 산수동 지산유원지앞 교차로 확장공사 중 OBW옹벽 설치공사 | 광주광역시 동구청 – 정상기업(주) | 17.12.26 ~ 18.08.03 | 143 | OBW옹벽:198㎡ |
| 나주중학교~죽림회관(소2-25)간 도시계획도로 개설공사 중 옹벽공사 | 전라남도 나주시청 – 우창건설(주) | 18.01.26 ~ 18.05.18 | 61 | OBW옹벽:122㎡ |
| 2018구례좌사4지구 급경사지 붕괴위험지구 정비사업 | 전라남도 도로관리사업소 | 18.04.26 ~ 18.05.25 | 21 | OBW옹벽:26㎡ |
| 화양-나진간 국가지원지방도 확포장공사 패널식 옹벽공사 | 전라남도 – 강산개발(주) | 18.08.24 ~ 18.12.07 | 1,190 | OBW옹벽:1,622㎡ |
| 국지도58호선(화순 이양) 사면 응급복구공사 | 전라남도 도로관리사업소 – (주)대아건설 | 19.02.18 ~ 19.04.05 | 156 | OBW옹벽:180㎡ |
| 구례 금정지구 급경사지 붕괴위험지구 정비사업 | 전라남도 도로관리사업소 – (주)모건에이치엔씨 | 19.03.05 ~ 20.02.19 | 945 | OBW옹벽:306㎡ |
| 태풍 솔릭 및 콩레이 피해복구사업(장흥) | 전라남도 도로관리사업소 – 디오이앤씨(주) | 19.04.15 ~ 19.06.26 | 406 | SPD앵커 48공 |
| 자산교 재가설공사 | 여수시도로관리사업소 – 서경종합건설(주) | 19.05.01 ~ 19.05.30 | 34 | OBW옹벽:126㎡ *자재비별도 |
| 구례좌사4지구 급경사지 붕괴위험지구 정비사업 | 전라남도 도로관리사업소 – (주)대지건설 | 19.05.02 ~ 19.10.17 | 406 | OBW옹벽:381㎡ |
| 목포 구등대-양화간 지방도 확포장공사 | 전라남도 – (주)한양건설 | 19.09.30 ~ 20.03.20 | 358 | OBW옹벽:999㎡ |
| 호남고속도로 첨단방면 연결로 개설공사 | 광주광역시 – 주왕종합건설 | 20.01.20 ~ 20.05.27 | 417 | OBW옹벽:806㎡ |
| 국도77호선 해남 송지 오르막차로 설치사업 중 OBW 옹벽 | 전라남도 도로관리업소 – 금정종합건설(주) | 18.02.08 | 협약 | OBW옹벽:806㎡ |
| 보성-겸백간 지방도 확포장공사 중 OBW옹벽 | 전라남도 – 청도건설(주) | 17.08.21 | 협약 291 | OBW옹벽:593㎡ |
| 담양 매산지구 위험도로 구조개선사업 | 전라남도 – 도로관리사업소 | 18. 02 | 설계반영 | OBW옹벽:167㎡ |
